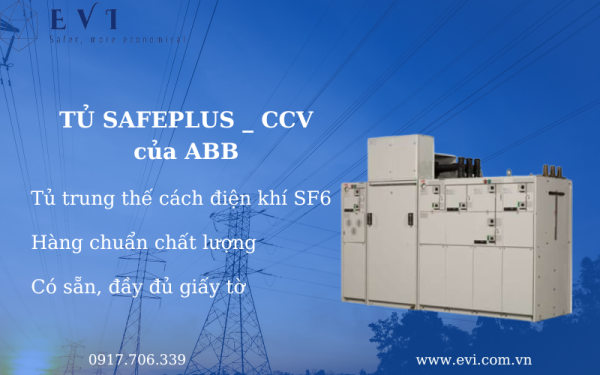

Thiết bị đóng cắt trung thế thứ cấp cách điện bằng khí SF6, tủ SafePlus CCV của ABB mã sản phẩm 1YVS833752R0001, bao gồm một hệ thống bảng đầu vào và một hệ thống bảng đầu ra có LBS và một bảng trung chuyển có VCB + Rơle tự cấp nguồn/REJ 603.
Hệ thống tủ SafePlus _CCV ABB tuân thủ tiêu chuẩn IEC 62271 có kích thước nhỏ gọn, hiệu suất làm việc cao và đảm bảo an toàn cho người vận hành.
Tủ điện trung thế RMU nói chung và SafePlus cấu hình CCV hoạt động dưới hệ thống lưới điện 24kV 630A 20kA/1s.
Tủ SafePlus của ABB cung cấp các cảm biến và thiết bị thu thập dữ liệu thông minh để giám sát và chẩn đoán tình trạng thiết bị. Bạn có thể theo dõi nhiệt độ, độ ẩm môi trường, điều kiện khí, rò khí, nhiệt độ vị trí đấu cáp và cơ cấu vận hành thiết bị đóng cắt. Điều này giúp nâng cao độ tin cậy, kéo dài tuổi thọ của thiết bị, giảm chi phí vận hành và bảo trì, đồng thời giảm rủi ro mất điện đột xuất do hư hỏng thiết bị.
Tủ SafePlus của ABB được thiết kế với đa dạng cấu hình phù hợp với từng nhu cầu sử dụng khác nhau. Ngoài CCV còn có các loại cấu hình tủ khác như CF, CCC, CCF,…
Thông số tủ SafePlus _CCV ABB – 1YVS833752R0001
Kích thước
- Trọng lượng của tủ SafePlus cấu hình CCV: 450 kg
- Độ sâu / chiều dài ròng của sản phẩm: 765mm
- Chiều cao thực của sản phẩm: 1336 mm
- Chiều rộng lưới sản phẩm: 1021mm
Thông số kỹ thuật:
- Điện áp định mức (Ur ) : 24 kV
- Tần số nguồn chịu được điện áp: 50 kV
- Điện áp chịu xung định mức (U imp ): 125 kV
- Tần số định mức (f): 50/60Hz
- Dòng điện định mức (I n ): 630 A
- Xếp hạng thời gian ngắn chịu được điện áp thấp hiện tại (I cw ): trong 1 giây 20 kA
- Dòng điện cực đại tối đa: 52,5 kA
- Phân loại hồ quang bên trong: AFL For1s 20 kA
- Điện áp phụ AC/DC: 110V DC
- Nhiệt độ môi trường xung quanh: -25 … 40 ° C
Công Ty Cổ Phần Thương Mại EVI hận hạnh là nhà phân phối thiết bị điện, hệ thống tủ điện trung thế, tủ SafePlus_CCV của ABB tại thị trường Việt Nam. Uy tín và chất lượng luôn là yếu tố tạo nên sự khác biệt của EVI. Sản phẩm chính hãng, dịch vụ hậu mãi tốt, nhiều chính sách ưu đãi. Hy vọng EVI sẽ luôn là đơn vị đồng hành cùng Quý khách hàng và đối tác trong nhiều dự án lớn nhỏ khác trên thị trường.
