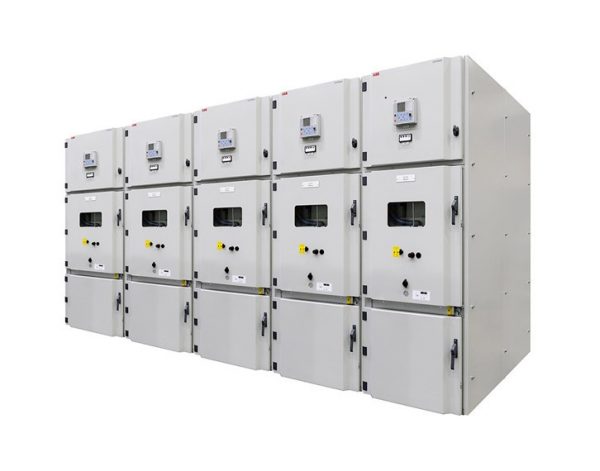

UniGear ZS1 là hệ thống tủ đóng cắt trung thế sơ cấp, vỏ kim loại, cách điện bằng không khí với khả năng vận hành liên tục cấp LSC2B, đã được thử nghiệm điển hình theo tiêu chuẩn IEC 62271-200.
Cấu trúc bên trong của tủ được phân ngăn với các vách ngăn bằng kim loại (class PM):
- Ngăn thanh cái.
- Ngăn thiết bị đóng cắt (kiểu rút kéo).
- Ngăn đấu nối cáp, máy biến dòng, máy biến điện áp và dao nối đất
- Ngăn điều khiển: bao gồm thiết bị điều khiển, đo lường, rơle bảo vệ…
Thiết kế chống hồ quang nội với dòng chịu đựng bảo vệ hồ quang nội lên đến dòng ngắn mạch của tủ, đồng thời giải phóng áp suất lớn và khí nóng theo hướng lên phía đỉnh tủ. Tủ được thử nghiệm điển hình với các trường hợp phát sinh hồ quang trong tất cả các khoang: khoang thanh cái, khoang máy cắt và khoang cáp đáp ứng phân loại bảo vệ hồ quang 4 phía A-FLR theo tiêu chuẩn IEC 62271-200.
Tổng hợp bài viết
Thiết bị đóng cắt UniGear ZS1
- Máy cắt chân không với cơ cấu cơ khí vận hành lò xo hoặc điện từ
- Máy cắt SF6 với cơ cấu cơ khí vận hành lò
- Contactor chân không
- Dao cắt tải (kết hợp chì bảo vệ) (LSC2A)
Biến điện áp và biến dòng điện
- Máy biến dòng điện và điện áp thông thường
- Cảm biến dòng điện và điện áp kỹ thuật số
Điều khiển và bảo vệ
Rơ le điều khiển và bảo vệ Relion® trung cấp đến cao cấp
Các tính năng, giải pháp nâng cao của UniGear ZS1
- Giải pháp giám sát và chẩn đoán toàn diện tình trạng trạng thái thiết bị và bảo trì tiên đoán
- Bảo vệ hồ quang chủ động với cảm biến ánh sáng
- Tích hợp bảo vệ với dao nối đất cực nhanh UFES
- Giải pháp hạn dòng ngắn mạch với Is-limiter
- Giải pháp chuyển nguồn tốc độ cao với SUE3000
Trên đây là những thông tin về tủ Unigear ZS1 của ABB. Nếu có thắc mắc về sản phẩm, liên hệ Hotine 0917.706.339 hoặc truy cập evi.com.vn để được giải đáp nhanh chóng.
