Đặc điểm

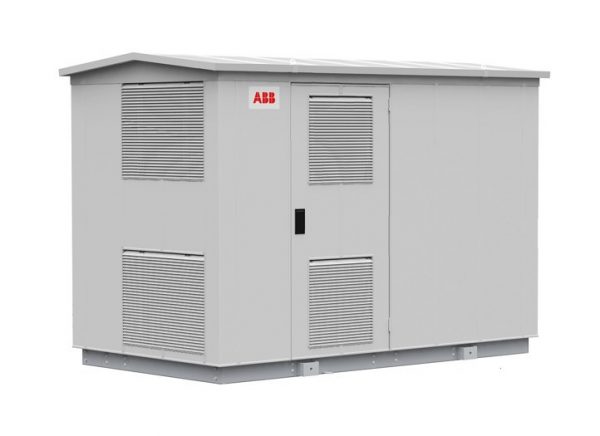

– UniPack CSS là trạm biến áp thứ cấp tiền chế, được thiết kế, thử nghiệm và sẵn sàng để lắp đặt, hoàn toàn phù hợp với tiêu chuẩn IEC 62271-202 và nhiều điều kiện khí hậu địa phương.
– Trạm biến áp nhỏ gọn bao gồm vỏ trạm bằng thép tấm mạ kẽm, thiết kế dạng mô đun và bên trong được chia làm ba khoang: khoang trung thế, khoang máy biến áp và khoang hạ thế được lắp đặt và đấu nối các thiết bị bên trong hoàn chỉnh tại nhà máy đáp ứng các yêu cầu thiết kế cũng như độ linh hoạt, tính thẩm mỹ, chi phí vòng đời sử dụng thấp của từng trạm biến áp trong từng dự án cụ thể
– Thiết kế làm mát đối lưu tự nhiên hoàn toàn, được tính toán tản nhiệt bằng phần mềm mô phỏng và thử nghiệm độ tăng nhiệt theo tiêu chuẩn IEC 62271-202 đảm bảo độ tăng nhiệt tối ưu K10-K15 (độ chênh lệch giữa nhiệt độ của máy biến áp tại các điểm đo (nhiệt độ dầu, nhiệt độ cuộn dây….) chênh nhau 10-15°C khi so sánh giữa 2 máy biến áp đặt bên ngoài và đặt trong trạm hợp bộ) đảm bảo tuổi thọ thiết bị.
Đặc tính nổi bật
– Mức an toàn cao cho cả thiết bị và con người:
+ Thiết kế và có chứng chỉ thử nghiệm điển hình đầy đủ theo tiêu chuẩn IEC 62271-202 áp dụng cho trạm hợp bộ tiền chế.
+ Không tiếp cận với các bộ phận mang điện.
– Được thử nghiệm điển hình STL bảo vệ chống hồ quang bên trong phân loại IAC AB-FLR 20kA/1s khuyến cáo chỉ định để đảm bảo an toàn nghiêm ngặt cho con người khi lắp đặt ở các vị trí công cộng
– Tất cả các thiết bị bên trong CSS đều được thử nghiệm tuân theo tiêu chuẩn liên quan của thiết bị.
– Kết cấu cho phép tháo rời trong trường hợp cần thay thế máy biến áp.
– Trạm hợp bộ với vỏ, mái, cửa được làm bằng thép tấm mạ kẽm dày 1.5mm với lớp kẽm ít nhất 20 µm và được sơn tĩnh điện. Hệ sơn chống ăn mòn, chống rỉ sét theo tiêu chuẩn ISO 12944 với cấp C4 tiêu chuẩn (cấp C5 tùy điều kiện vận hành yêu cầu).
– Các bản lề, đinh tán bằng thép không gỉ chống ăn mòn.
