Tìm hiểu về Máy cắt không khí ACB Emax2 của ABB

ABB là một trong những thương hiệu về thiết bị điện và tự động hóa phổ biến trên thế giới. Sản phẩm của ABB có mặt trên 100 quốc gia. Chất lượng sản phẩm là yếu tố giúp thương hiệu ABB có chỗ đứng vững chắc trên thị trường quốc tế. Máy cắt không khí ACB Emax2 của ABB cũng là sản phẩm nhận được nhiều sự quan tâm? Bài viết hôm nay, EVI sẽ cùng bạn tìm hiểu về nguyên lý hoạt động của thiết bị này như thế nào nhé!

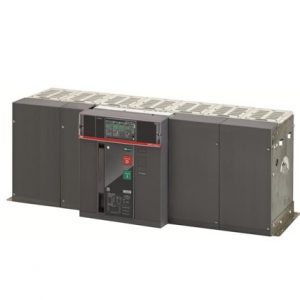

Máy cắt không khí ACB Emax2 là gì?

Máy cắt không khí ACB Emax2 là gì?
Máy cắt không khí ACB Emax2 là gì?

Máy cắt không khí ACB (Air Circuit Breaker) thương hiệu ABB là thiết bị điện có chức năng đóng cắt, bảo vệ quá tải, chỉnh dòng quá tải cho hệ thống mạng điện. Có cấu trúc phức tạp nhưng sử dụng đơn giản. Được sản xuất để đáp ứng tiêu chuẩn IEC 60947-2.

Đây là thiết bị đóng cắt, bảo vệ quá tải, chỉnh dòng quá tải cho hệ thống mạng điện phân phối của hãng ABB đem lại hiệu suất làm việc đảm bảo mức độ tin cậy cao.

Đặc điểm nổi bật máy cắt không khí ACB Emax 2 của ABB

Máy cắt không khí ACB Emax2 ABB có loại 3, 4 cực, cố định hoặc di động. Với thiết kế hoàn hảo, vận hành an toàn, tin cậy, hiệu suất cao và tiết kiệm chi phí cho chủ đầu tư.

Được chế tạo theo công nghệ, kỹ thuật mới, tạo sự an toàn trong quá trình vận hành và bảo trì. Có thể cài đặt, sử dụng đơn giản, cho phép người dùng thao tác, cài đặt và nhìn rõ từ mặt trước của ACB Emax2.

Có thể lắp thêm các phụ kiện:

  • Cuộn dây ngắt mạch – YO, cuộn dây đóng shunt – YC, cuộn bảo vệ hạ áp – YU, động cơ điều khiển tự động đóng lò xo – M, hiển thị trạng thái bật/tắt của ACB.
  • Bộ tín hiệu hiển thị vị trí ACB loại kéo ra: kết nối/kiểm tra cách điện/cách ly. Tiếp điểm phụ, cầu nối cho tiếp điểm phụ.
  • Máy biến dòng dùng cho cực trung tính độc lập, khóa ở vị trí mở, module nguồn, khuôn truyền thông, phụ kiện khóa liên động của ACB dùng cho 1 đến 3 ACB.

Chức năng chính của cầu dao không khí ACB Emax2 ABB là bảo vệ các thiết bị điện trước các sự cố như quá tải hoặc ngắn mạch, sụt áp. Bảo vệ khi lưới điện và các thiết bị điện gặp sự cố như: quá áp, sụt áp, quá tải, đoản mạch.

Nguyên lý hoạt động của máy cắt không khí ACB

Nguyên lý hoạt động của máy cắt không khí ACB
Nguyên lý hoạt động của máy cắt không khí ACB

Trên thực tế, máy cắt không khí ACB hoạt động bằng tay hoặc tự động. Thiết bị có cơ chế khóa tự do tiếp điểm chính khi đóng vị trí này. Mạch chính được nối với cuộn dây của bộ kích quá dòng. Cùng với đó, cuộn dây có điện áp thấp hơn sẽ được mắc song song với nguồn điện. Khi đó, nếu xảy ra đoản mạch, quá dòng hoặc quá tải, tiếp điểm chính sẽ mở ra để ngắt mạch.

Ngoài ra, khi xảy ra hiện tượng quá tải sẽ có một bộ phận làm nóng ở máng dẫn nhiệt khiến tấm lưỡng kim bị cong. Điều này làm cho cơ chế cắt tự do được kích hoạt. Khi đó cuộn dây sẽ bị mất điện. Người vận hành chỉ cần nhấn nút khởi động để cấp điện cho cuộn dây, cho phép cơ chế ngắt tự do hoạt động. Khoảng cách tiếp điểm chính cũng được nới lỏng, tạo ra hiệu ứng cắt điện nhanh chóng.

Do cấu tạo của máy cắt không khí ACB có các tấm cách điện nằm ở hai bên trái và phải của hệ thống tiếp điểm. Trong khi phần trên được trang bị hệ thống giúp dập tắt hồ quang thì phần bên phải sẽ có các nút hướng dẫn giúp người dùng ngắt kết nối thủ công một cách hiệu quả.

  • Khi xảy ra tình trạng quá tải, quá dòng hoặc ngắn mạch, cầu dao ACB sẽ ngay lập tức kết nối với rơ-le quá nhiệt và công tắc cầu chì giúp bảo vệ điện áp cũng như chống đoản mạch một cách hiệu quả. Điều này giúp đảm bảo an toàn tối đa cho các thiết bị điện và đường dây.
  • ACB có khả năng cắt, đấu nối các mạch tải để điều khiển hiệu quả các mạch điện hoạt động bình thường trong các thiết bị điện. Ưu điểm của chúng là kích thước nhỏ gọn và trọng lượng nhẹ. Cũng chính vì lý do này mà ACB được sử dụng rộng rãi trong các ngành công nghiệp.
  • Trong máy cắt không khí ACB có tấm cách nhiệt nhằm ngăn cách các dây đồng một cách an toàn trong quá trình vận hành. Ngoài ra, nó còn giúp chống gỉ sét và giúp thiết bị hoạt động tin cậy hơn.
  • So với các thiết bị chuyển mạch khác, ACB được đánh giá cao hơn. Từ đó, người dùng có thể lựa chọn ACB để bảo vệ động cơ một cách hiệu quả nhất.

Ưu điểm

Tính linh hoạt và khả năng thay thế lẫn nhau của các tiếp điểm chính, buồng ngăn hồ quang và các tiếp điểm phụ của đầu nối thanh cái giúp giảm thời gian thay thế và bảo trì. Bảo vệ ngắn mạch và quá dòng độc lập với nguồn điện bên ngoài. Bảo vệ liên tục, phản ứng nhanh khi có sự cố quá tải.

Thời gian đóng và làm đầy ngắn và tuổi thọ cao. Có thể làm việc dưới thời tiết bất thường. Dễ dàng thiết kế tủ điện. Các phụ kiện như cuộn đóng, cuộn ngắt, cuộn bảo vệ hạ áp được thiết kế dạng plug-in nên dễ dàng lắp đặt và thay thế. Chức năng chỉ báo độc lập với nguồn điều khiển.

Thông số của máy cắt không khí ACB ABB:

  • Khả năng cắt từ 42KA – 200KA
  • Dòng định mức 250A – 6300A
  • Có 2 loại: 3P và 4P
  • Chỉnh dòng quá tải với trip điện tử: từ 0.4 – 1In
  • Đạt tiêu chuẩn IEC 60947-2

Ứng dụng máy cắt không khí ACB

Máy cắt gió đang được sử dụng trong rất nhiều lĩnh vực và mục đích sử dụng như:

  • Bảo vệ các máy điện thông dụng
  • Bảo vệ tụ điện, máy biến áp hoặc máy phát điện
  • Được sử dụng trong các hệ thống chia sẻ quyền lực
  • Sử dụng ở những khu vực có điện áp không ổn định, hoặc quá cao hoặc quá thấp ảnh hưởng đến hoạt động của máy móc, thiết bị.

Trên đây là toàn bộ những thông tin liên quan đến máy cắt không khí ACB Emax2 của ABB. Nếu có thắc mắc nào về sản phẩm đừng quên để lại thông tin bên dưới hoặc liên hệ Hotline 0917.706.339 để được tư vấn nhanh chóng.
